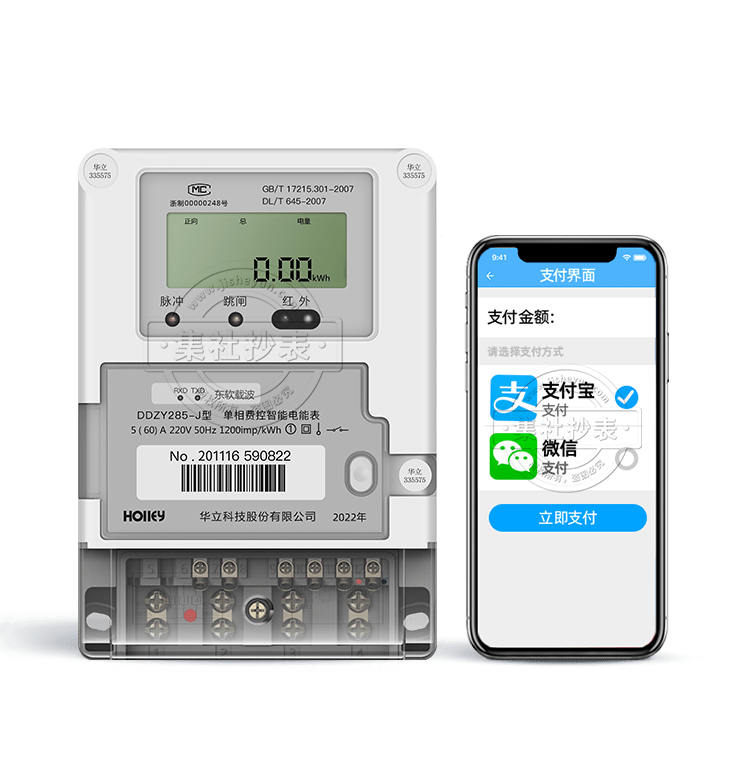

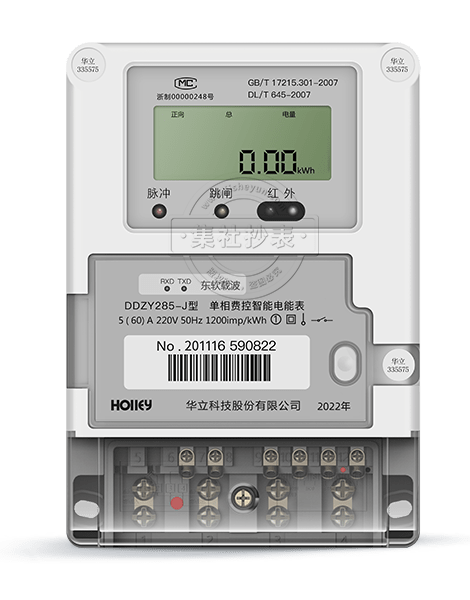

杭州华立DDZY285-J | 1级

电表功能

通讯功能支持载波通讯：电表内置载波通讯模块
支持微功率无线通讯：电表内置微功率通讯抄表模板
支持RS-485通讯：RS-485接口通信速率可设置
支持远红外线通讯：调制型红外通讯，通讯波特率为1200bps
通信信道物理层独立，任意一条通信信道的损坏不影响其它信道正常工作。

费率和时段可设置尖、峰、平、谷四种费率，一天最多可设14个时段，最小时段间隔为15分钟。

电量冻结具有定时冻结、瞬时冻结、约定冻结、日冻结、整点冻结、结算日冻结、分钟冻结、月冻结等多种冻结电能量数据功能。

事件记录可记录继电器误动作事件。
记录开表盖总次数，开表盖事件的发生、结束时刻。
记录上下电总次数，上下电发生时刻，结束时刻。
记录远程控制拉、合闸事件，记录拉、合闸事件发生时刻和电能量等数据。
永久记录电能表清零事件的发生时刻及清零时的电能量数据

计量功能具有正向、反向有功电能量计量功能， 并可以据此设置组合有功电能量。
具有分时计量功能，有功电能量应对尖、峰、平、谷等各时段电能量及总电能量分别进行存储。

数据存储功能能存储上12个结算日的正、反向总电能数据；数据转存分界时刻为月末的24时,
或在每月的1号至28号内的整点时刻。
电源断电的情况下，与结算有关的数据可以保存10年，其他数据至少保存3年。

显示功能液晶显示：全屏显示，电量显示不少于8位数，可设置显示小数位，只显示有效位。
脉冲指示灯：红色，平时灭，有脉冲时闪烁；
跳闸指示灯：黄色，负荷开关分断时亮，平时灭。

费控功能费控功能以RS-485为通讯信道或载波通讯信道或微功率无线信道进行远程费控设置，配合ESAM模块，对公网数据进行解密，实现公网数据的安全认证。（可扩展）

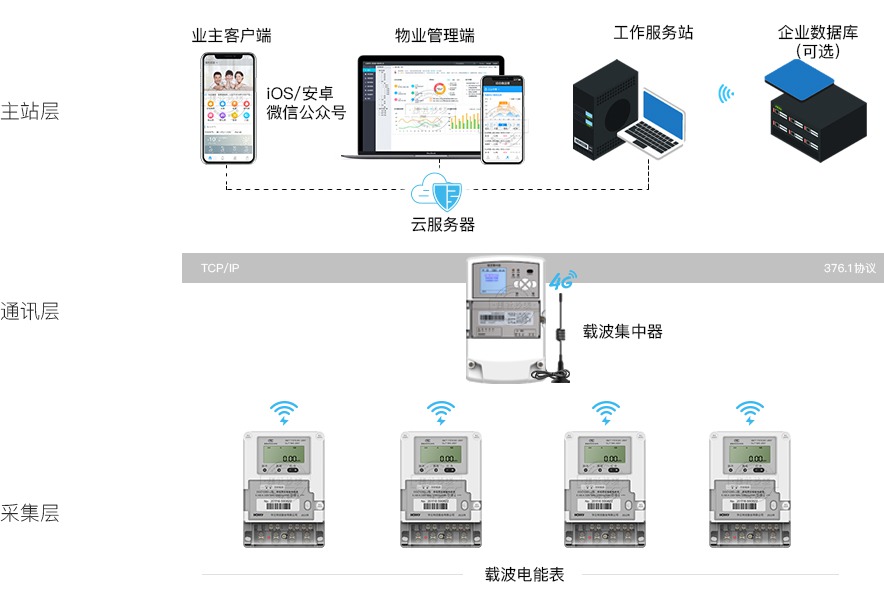

控制原理

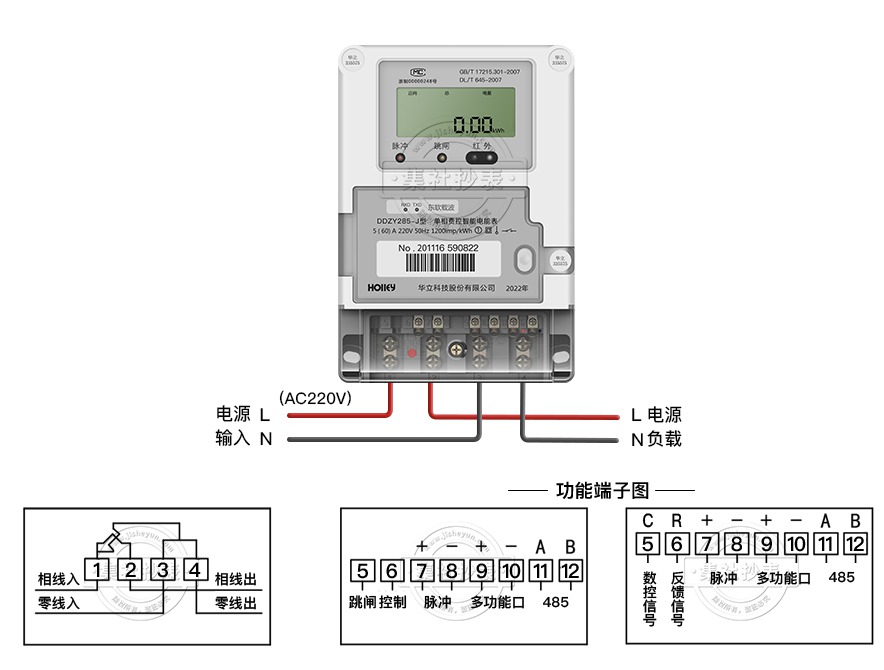

接线图

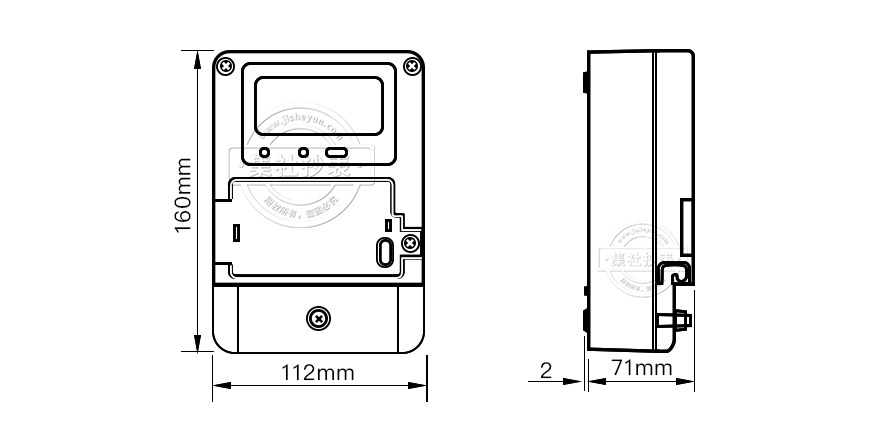

产品尺寸
