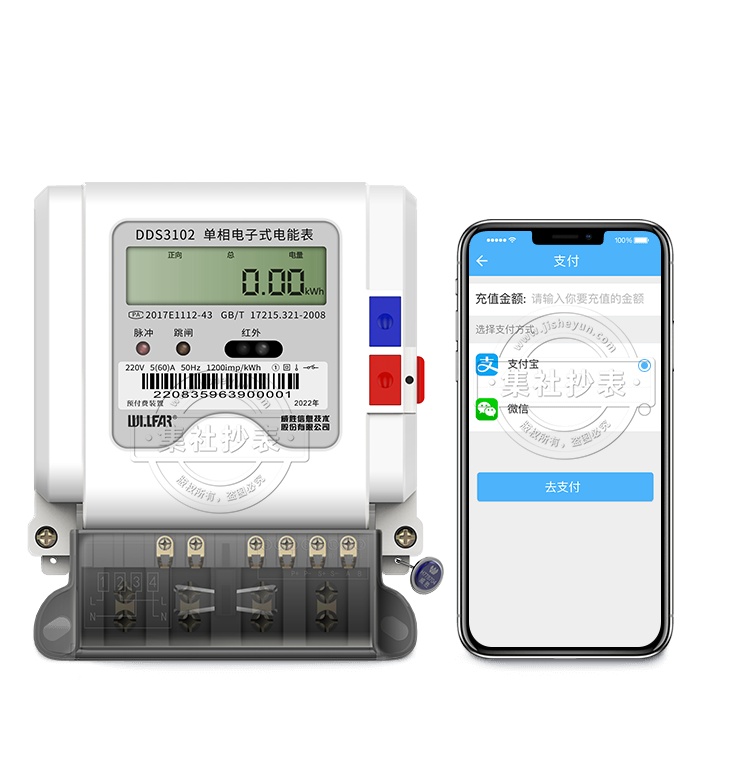

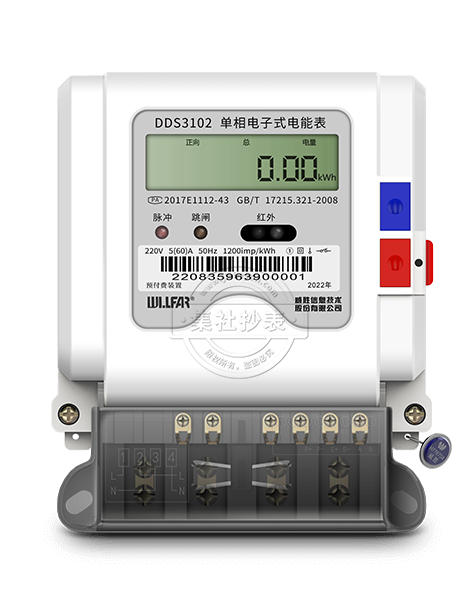

长沙威胜DDS3102-S1远程预付费智能电表

电表功能

测量功能本产品能测量并计算有功正、反向和组合有功用电数据；
单位： kWh，分辨率为2位小数。
能测量电压、电流，有功功率以及功率因数等电网参数；
有功功率：有效值，显示4位小数，单位为kW；
电压：有效值，显示1位小数，单位为伏；
电流：有效值，显示3位小数，单位为安；
功率因数：显示3位小数。

通信功能本产品具有一个RS-485接口，用户可从通信接口抄读测量数据，通信协议
符合DL/T 645-2007规范。
波特率可设(9600、4800、2400、1200bps)，出厂默认设置为2400bps。
当通信口成功接收到一帧数据，LCD将显示通信标志“”。

保电功能当该功能开启时，电能表不拉闸。

事件记录可记录继电器误动作事件。
记录开表盖总次数，开表盖事件的发生、结束时刻。
记录上下电总次数，上下电发生时刻，结束时刻。
记录远程控制拉、合闸事件，记录拉、合闸事件发生时刻和电能量等数据。
永久记录电能表清零事件的发生时刻及清零时的电能量数据

报警功能电池欠压和功率反向时分别有液晶报警提示符。
跳闸报警：产品内部继电器跳闸时，黄色LED指示灯点亮。

阀控功能产品可选配阀控功能，内置高可靠性磁保持继电器，支持远程拉合闸控制，
包括拉闸、合闸、保电和保电解除等命令。

远程预付费产品出厂默认为远程模式，当接受到开户命令时，自动转为本地模式。

恶性负载识别采用独家核心算法， 自动识别恶性负载，并自动进行拉闸，以保证用电安全。
每天允许恶性负载跳闸次数限制可设，未超过跳闸次数限制的恶性负载跳闸，
跳闸后在一定时间(可设) 后自动合闸，超过跳闸次数限制的恶性负载跳闸，
本产品不再自动合闸，需发送远程命令进行合闸。
注:须选配阀控才具备恶性负载功能。

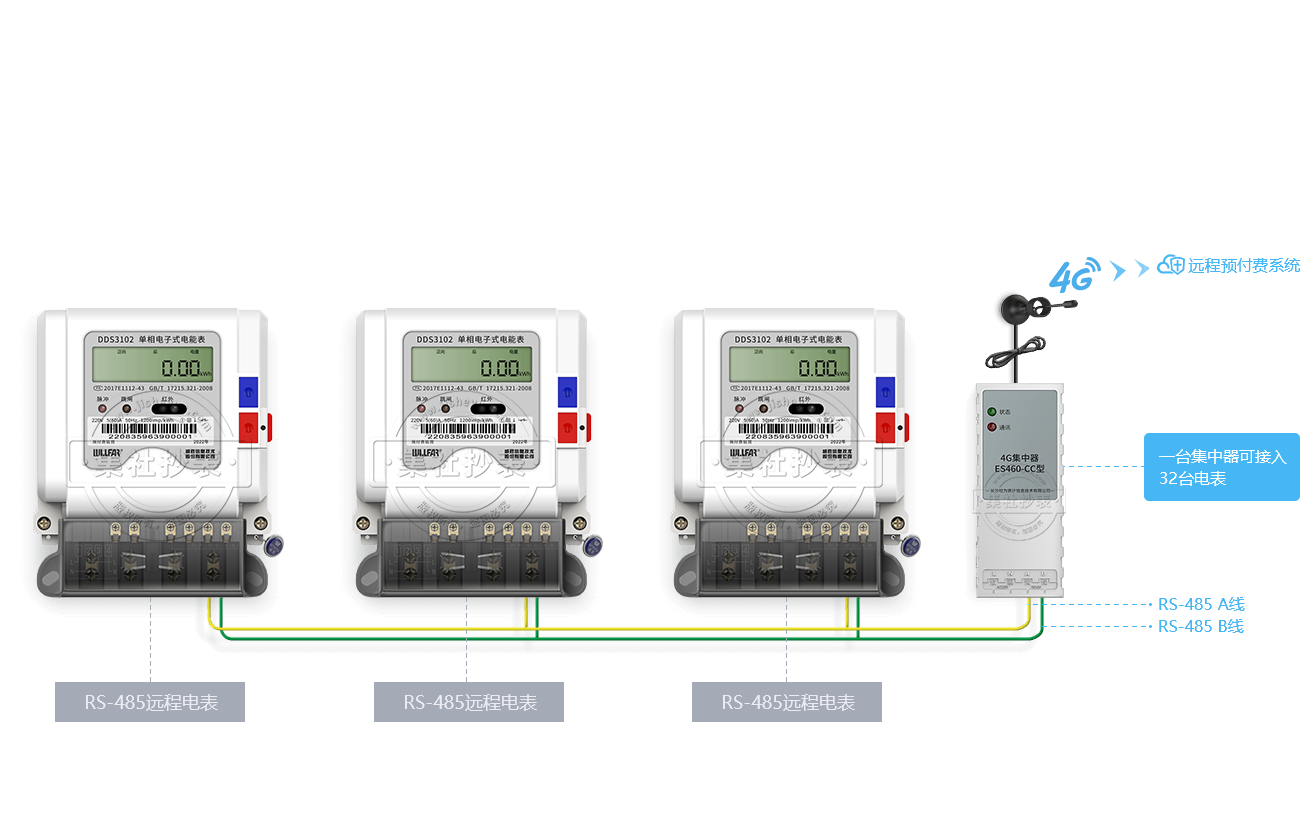

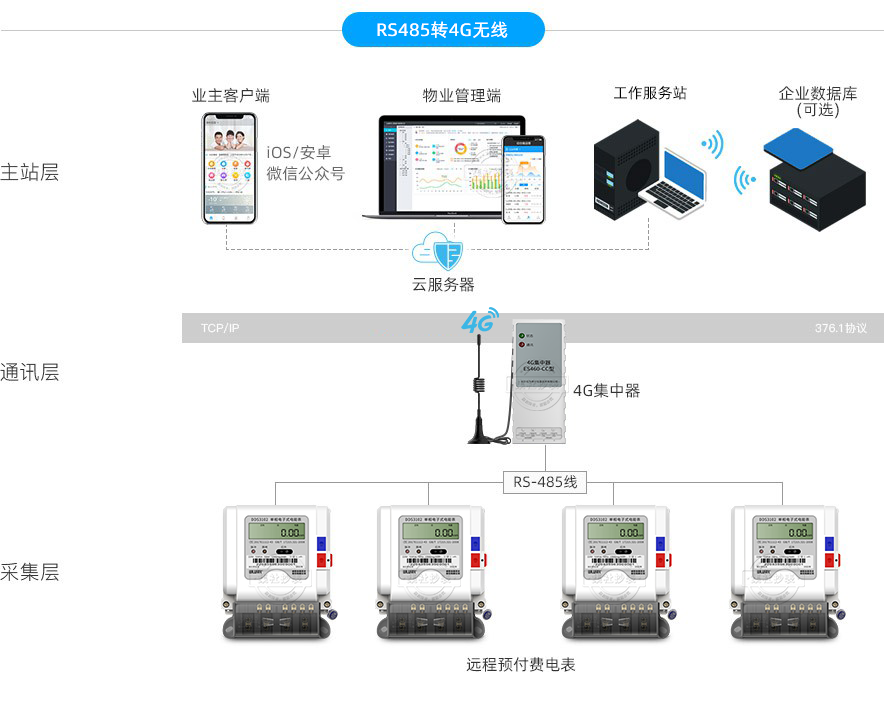

控制原理

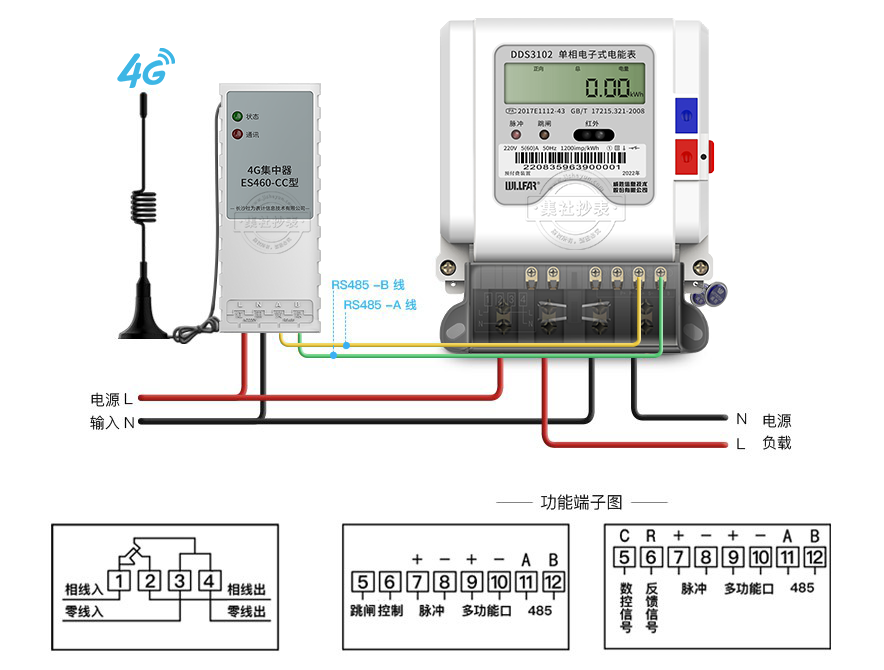

接线图

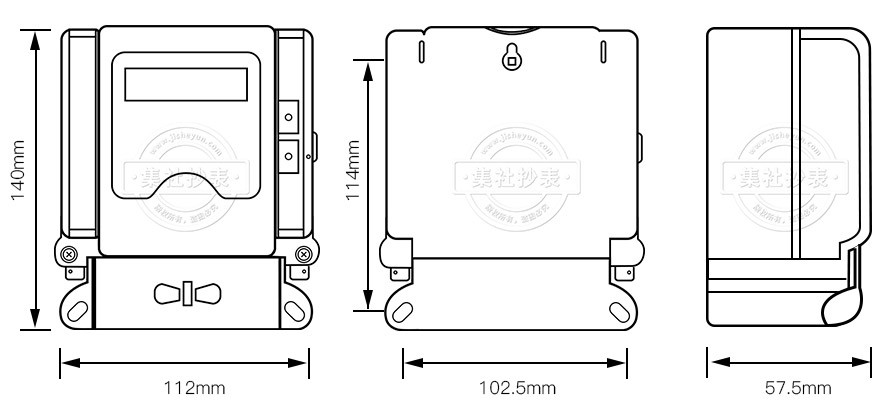

产品尺寸
