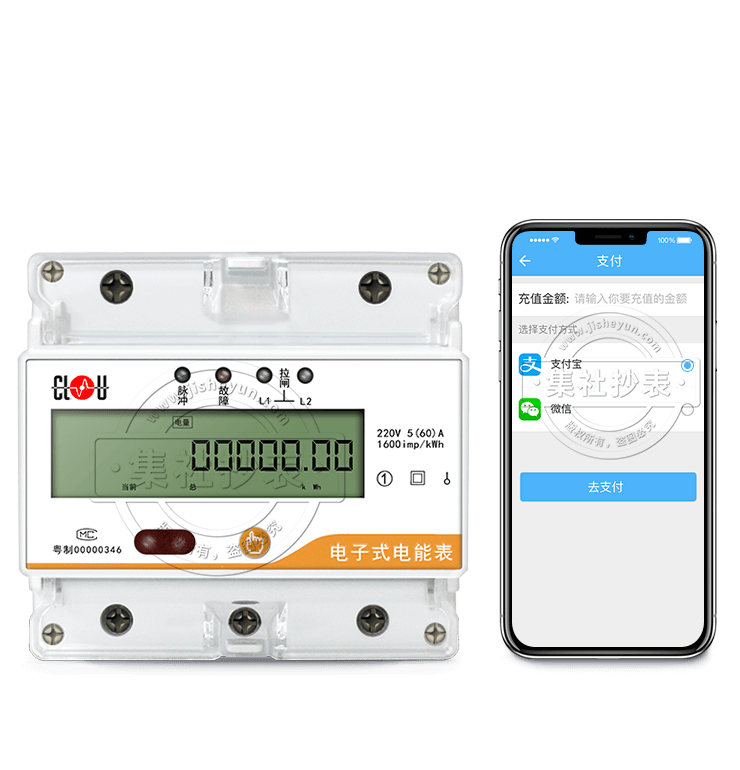

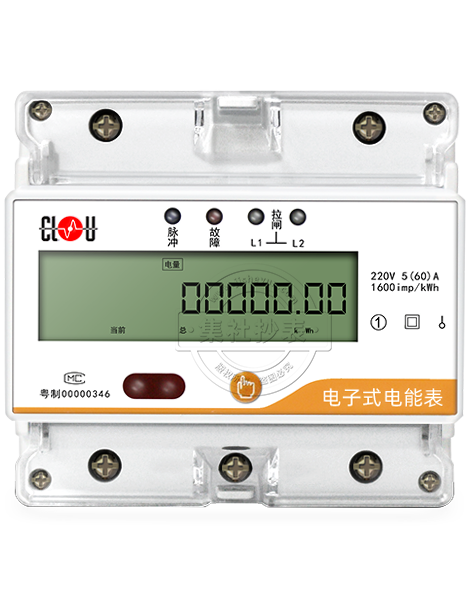

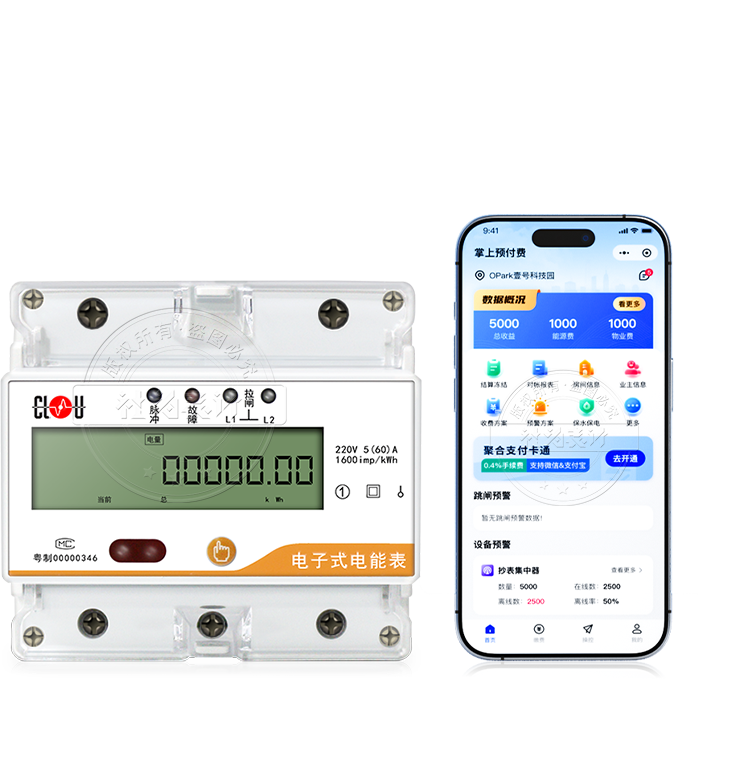

深圳科陆DDSY720-LC2远程预付费电表

电表功能

通讯功能支持RS-485通讯：RS-485接口通信速率可设置。
支持远红外线通讯：调制型红外通讯，通讯波特率为1200bps
通信信道物理层独立，任意一条通信信道的损坏不影响其它信道正常工作。

测量功能测量总路、线路1、线路2的电压、电流、有功功率、无功功率、功率因数，及频率。

预付费功能具有预付费功能，实现先购电，后用电，便于管理；
具有对剩余金额实时监测、支持透支、防止剩余电费囤积等功能；当剩余金额低于透支金额后，可实现线路自动断电，直至充值成功后恢复供电。

用户负荷控制可针对存在恶性负载、超功率的回路进行自动断电。

计量功能能精确计量正反两个方向的电能，且以同一方向累计；可分别提供总路、线路1和线路2的电量。

远程控制内置大容量磁保持继电器，可实现远程操控；实现强制断送电；完成“保电”与“限电”操作。

定时拉闸可根据设置“定时拉闸时间表”，进行断送电。表格可分为假日表格、工作日表格、周末表格。

显示功能液晶显示：全屏显示，电量显示不少于8位数，可设置显示小数位，只显示有效位；
具有三种显示模式：轮显模式、键显模式、设置模式。

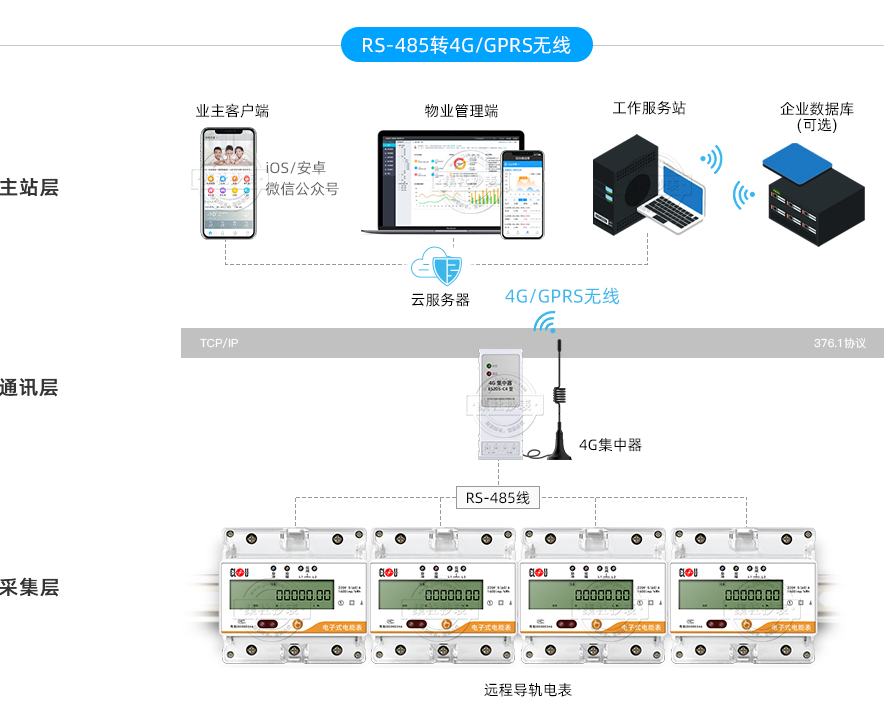

控制原理

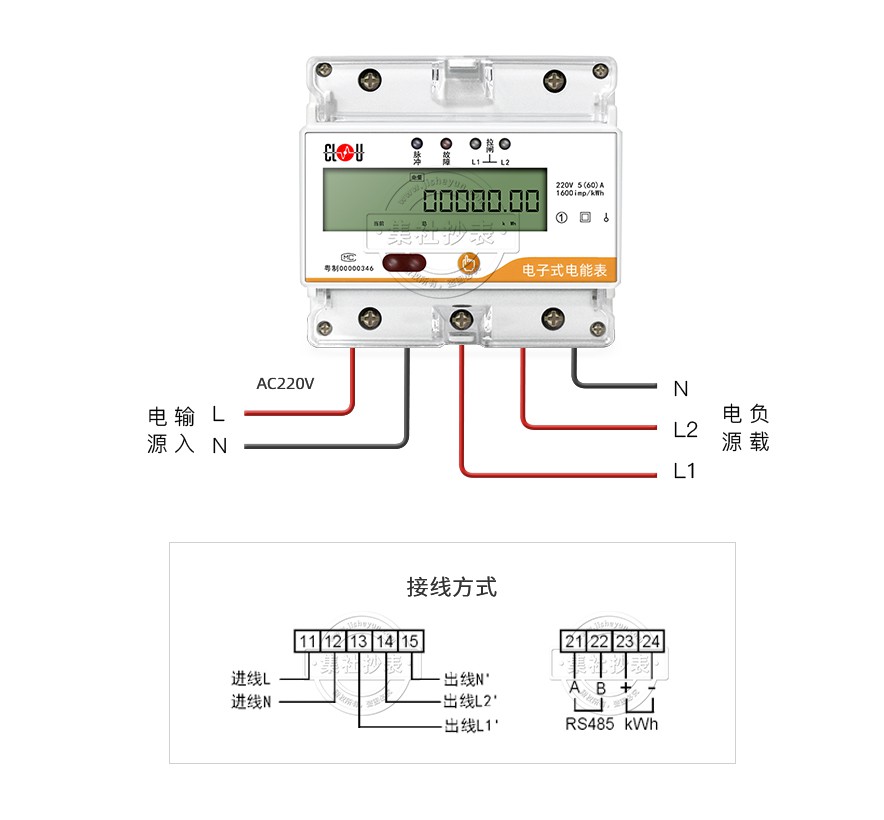

接线图

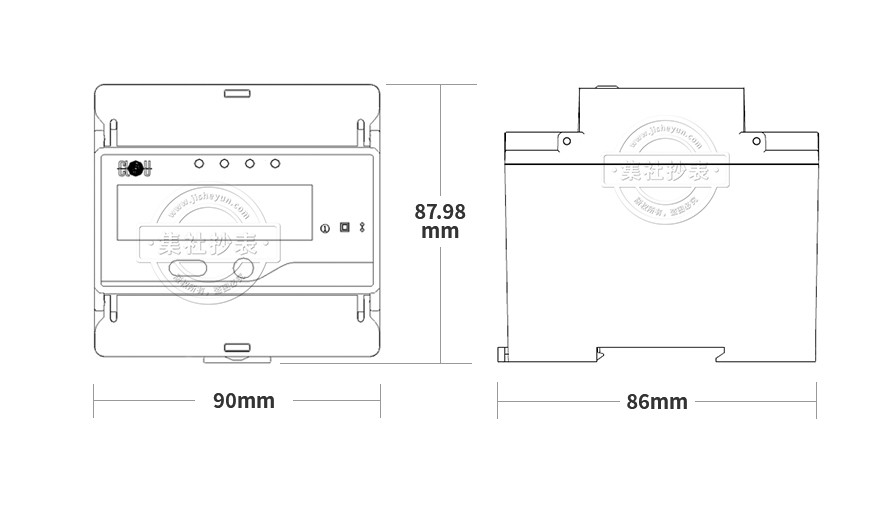

产品尺寸
